產品介紹

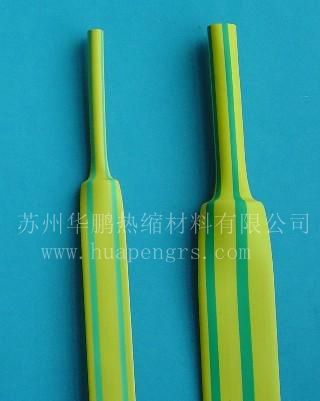

黃綠熱收縮套管采用優質的黃、綠色聚烯烴材料經過特殊加工制造而成。該產品具有柔軟、阻燃、收縮快、顏色鮮明持久、性能穩定、符合ROHS等優點。廣泛應用于電線束或電纜中地線的標識，特殊 線纜或管道的標識等。
特點：
1、適用范圍：-55℃～125℃
2、收縮率：2：1，3：1
3、起始收縮溫度70℃；完全收縮溫度120℃，軸向收縮率≤±8%
4、柔軟、高阻燃、顏色鮮明持久；
5、使用方便，用烘箱和熱風槍加熱即可收縮
顏 色：黃綠相間
公司質量方針：高質量、低價格、優服務是華鵬人永恒的追求！
性能參數：
性 能 | 測試方法 | 性能指標 | 典型值 | |
物 理 特 性 | 拉伸強度（Mpa） | GB/T1040 | ≥10.4 | Standard for extruded electrical tubing UL 224 |
斷裂伸長率（%） | GB/T1 040 | ≥200 | ||
熱老化后拉伸強度（Mpa） | UL224 158℃×168hr | ≥7.3 | ||
熱老化后斷裂強度（%） | UL224 158℃×168hr | ≥100 | ||
耐熱沖擊 | 250℃×4hr | 不發粘 不龜裂 | ||
抗冷彎曲 | -30℃×1hr | 不龜裂 | ||
電 氣 特 性 | 擊穿強度 | GB/1410 | ≥15 | |
體積電阻率（Ω.㎝） | GB/T1040 | ≥1×1014 | ||
化 學 特 性 | 抗腐蝕性 | UL224 158℃×168hr | PASS | |
銅安定性 | UL224 158℃×168hr | PASS | ||
阻燃性 | UL224 | VW-1 | ||
2：1黃綠熱收縮套管規格標準書
規格mm | 收縮前尺寸，mm | 收縮后尺寸，mm | 標準包裝 | |||
內 徑 | 壁 厚 | 內 徑 | 壁 厚 | 米/盤 | 適用范圍，mm | |
Φ0.8 | 1.0±0.2 | 0.15±0.05 | ≤0.50 | 0.22±0.10 | 200 | 0.6～0.8 |
Φ1.0 | 1.5±0.3 | 0.15±0.05 | ≤0.65 | 0.28±0.10 | 200 | 0.75～0.9 |
Φ1.5 | 2.0±0.3 | 0.18±0.05 | ≤0.85 | 0.32±0.10 | 200 | 0.95～1.4 |
Φ2.0 | 2.5±0.3 | 0.18±0.05 | ≤1.00 | 0.35±0.10 | 200 | 1.1～1.8 |
Φ2.5 | 3.0±0.3 | 0.18±0.05 | ≤1.25 | 0.38±0.10 | 200 | 1.35～2.3 |
Φ3.0 | 3.5±0.4 | 0.18±0.05 | ≤1.50 | 0.40±0.10 | 200 | 1.6～2.7 |
Φ3.5 | 4.0±0.4 | 0.22±0.05 | ≤1.80 | 0.42±0.10 | 200 | 1.85～3.2 |
Φ4.0 | 4.5±0.4 | 0.25±0.05 | ≤2.00 | 0.45±0.10 | 200 | 2.1～3.6 |
Φ4.5 | 5.0±0.4 | 0.25±0.05 | ≤2.30 | 0.50±0.10 | 100 | 2.35～4.0 |
Φ5.0 | 5.5±0.4 | 0.25±0.05 | ≤2.5 | 0.55±0.10 | 100 | 2.6～4.5 |
Φ6.0 | 6.5±0.4 | 0.28±0.05 | ≤3.0 | 0.55±0.10 | 100 | 3.1～5.4 |
Φ7.0 | 7.5±0.4 | 0.28±0.05 | ≤3.5 | 0.55±0.10 | 100 | 3.7～6.3 |
Φ8.0 | 8.5±0.5 | 0.28±0.05 | ≤4.0 | 0.60±0.10 | 100 | 4.2～7.2 |
Φ9.0 | 9.5±0.5 | 0.30±0.08 | ≤4.5 | 0.60±0.10 | 100 | 4.7～8 |
Φ10 | 10.5±0.5 | 0.30±0.08 | ≤5.0 | 0.60±0.10 | 100 | 5.2～9 |
Φ11 | 11.5±0.5 | 0.30±0.08 | ≤5.5 | 0.60±0.10 | 100 | 5.7～10 |
Φ12 | 12.5±0.5 | 0.30±0.08 | ≤6.0 | 0.60±0.10 | 100 | 6.2～11 |
Φ13 | 13.5±0.5 | 0.35±0.10 | ≤6.5 | 0.65±0.10 | 100 | 6.7～12 |
Φ14 | 14.5±0.5 | 0.35±0.10 | ≤7.0 | 0.70±0.10 | 100 | 7.3～13 |
Φ15 | 15.5±0.6 | 0.40±0.12 | ≤7.5 | 0.70±0.10 | 100 | 7.8～14 |
Φ16 | 16.5±0.6 | 0.40±0.12 | ≤8.0 | 0.70±0.10 | 100 | 8.3～15 |
Φ17 | 17.5±0.6 | 0.40±0.12 | ≤8.5 | 0.70±0.10 | 100 | 8.8～16 |
Φ18 | 19.0±0.7 | 0.40±0.15 | ≤9.0 | 0.80±0.15 | 100 | 9.3～17 |
Φ20 | 22.0±0.7 | 0.40±0.15 | ≤10.0 | 0.80±0.15 | 100 | 10.4～19 |
Φ22 | 24.0±0.7 | 0.40±0.15 | ≤11.0 | 0.80±0.15 | 100 | 11.4～21 |
Φ25 | 26.0±0.7 | 0.55±0.15 | ≤12.5 | 0.90±0.15 | 50 | 12.8～24 |
Φ28 | 29.0±0.7 | 0.55±0.15 | ≤14.0 | 0.90±0.15 | 50 | 14.4～29 |
Φ30 | 31.5±0.7 | 0.55±0.15 | ≤15.0 | 0.95±0.15 | 50 | 16～29 |
Φ35 | 36.5±0.7 | 0.55±0.15 | ≤17.5 | 1.00±0.15 | 50 | 18～34 |
Φ40 | 41.5±0.7 | 0.55±0.15 | ≤20.0 | 1.00±0.15 | 50 | 21～39 |
Φ45 | 46.0±0.7 | 0.55±0.15 | ≤22.5 | 1.00±0.15 | 25 | 23～44 |
Φ50 | 51.0±0.7 | 0.55±0.15 | ≤25.0 | 1.00±0.15 | 25 | 26～49 |
Φ60 | ≥60 | 0.60±0.15 | ≤30 | 1.55±0.20 | 25 | 35～55 |
Φ70 | ≥70 | 0.65±0.15 | ≤35 | 1.60±0.20 | 25 | 40～65 |
Φ80 | ≥80 | 0.70±0.15 | ≤40 | 1.70±0.20 | 25 | 45～75 |
Φ90 | ≥90 | 0.75±0.15 | ≤45 | 1.90±0.20 | 25 | 50～88 |
Φ100 | ≥100 | 0.80±0.20 | ≤50 | 2.10±0.20 | 25 | 55～95 |
φ120.0 | ≥120 | 0.85±0.20 | ≤60 | 2.20±0.20 | 15 | 65～115 |
φ150.0 | ≥150 | 0.90±0.20 | ≤75 | 2.20±0.20 | 15 | 80～145 |
φ180.0 | ≥180 | 0.95±0.20 | ≤90 | 2.30±0.20 | 15 | 95～175 |
